የፎቶቮልታይክ ኬብሎች ማብራሪያ፡- የመዋቅር እና የቁሳቁስ ልዩነቶች ከባህላዊ ኬብሎች ጋር ሲነፃፀሩ

የፎቶቮልታይክ (PV) የኃይል ማመንጫ ስርዓቶች ፈጣን ዓለም አቀፍ እድገትን ተከትሎ፣ የፎቶቮልታይክ ኬብሎች (PV ኬብሎች) - እንደ PV ሞጁሎችን፣ ኢንቨርተሮችን እና ኮምባይነር ሳጥኖችን የሚያገናኙ ወሳኝ ክፍሎች - በፀሐይ ኃይል ማመንጫ አጠቃላይ ደህንነት እና የአገልግሎት ዘመን ውስጥ ወሳኝ ሚና ይጫወታሉ። ከተለመዱት የኃይል ኬብሎች ጋር ሲነፃፀሩ፣ የፎቶቮልታይክ ኬብሎች ከፍተኛ ልዩ የመዋቅር ዲዛይኖችን እና የኬብል ቁሳቁሶችን ምርጫዎችን ያቀርባሉ።

1. የፎቶቮልታይክ ኬብል ምንድን ነው?

የፎቶቮልታይክ ገመድ፣ የፀሐይ ገመድ ወይም የ PV-ተኮር ገመድ በመባልም የሚታወቀው፣ በዋናነት በፀሐይ ኃይል ማመንጫዎች፣ በተከፋፈሉ የፎቶቮልታይክ ስርዓቶች እና በጣሪያ ላይ ባሉ የ PV ጭነቶች ውስጥ ጥቅም ላይ ይውላል። የተለመዱ ሞዴሎች እንደ EN 50618 እና IEC 62930 ካሉ ዓለም አቀፍ ደረጃዎች ጋር የሚጣጣሙ PV1-F እና H1Z2Z2-K ያካትታሉ።

የPV ኬብሎች ያለማቋረጥ ለውጪ አካባቢዎች ስለሚጋለጡ፣ በከፍተኛ ሙቀት፣ በጠንካራ የአልትራቫዮሌት ጨረር፣ በዝቅተኛ የሙቀት መጠን፣ በእርጥበት እና በኦዞን መጋለጥ ስር በአስተማማኝ ሁኔታ መሥራት አለባቸው። በዚህም ምክንያት፣ ለኢንሱሌሽን ቁሶች እና ለሸፈኑ ቁሳቁሶች ያላቸው ፍላጎት ከመደበኛ ኬብሎች በእጅጉ የላቀ ነው። የተለመዱ ባህሪያት ለከፍተኛ እና ዝቅተኛ የሙቀት መጠኖች መቋቋም፣ እጅግ በጣም ጥሩ የአልትራቫዮሌት እርጅና መቋቋም፣ የኬሚካል ዝገት መቋቋም፣ የእሳት ቃጠሎ መዘግየት፣ የአካባቢ ወዳጃዊነት እና ለ25 ዓመታት ወይም ከዚያ በላይ የተነደፈ የአገልግሎት ዘመን ያካትታሉ።

2. በፎቶቮልታይክ አፕሊኬሽኖች ውስጥ የኬብል ቁሳቁሶች ተግዳሮቶች

በእውነተኛው ዓለም አፕሊኬሽኖች፣ የፎቶቮልታይክ ኬብሎች ብዙውን ጊዜ በቀጥታ ከቤት ውጭ ይጫናሉ። ለምሳሌ፣ በአውሮፓ ክልሎች፣ የPV ስርዓቶች የአካባቢ ሙቀት በፀሐይ አየር ሁኔታ 100°ሴ ሊደርስ ይችላል። በተመሳሳይ ጊዜ፣ ኬብሎቹ ለረጅም ጊዜ የአልትራቫዮሌት ጨረር፣ የቀን-ሌሊት የሙቀት መለዋወጥ እና ለሜካኒካል ጭንቀት ይጋለጣሉ።

በእንደዚህ ዓይነት ሁኔታዎች ውስጥ፣ መደበኛ የ PVC ኬብሎች ወይም የተለመዱ የጎማ ኬብሎች የተረጋጋ የረጅም ጊዜ አፈፃፀምን መጠበቅ አይችሉም። ለ90°ሴ አሠራር የተመደቡ የጎማ ኬብሎች ወይም ለ70°ሴ የተመደቡ የ PVC ኬብሎች እንኳን ከቤት ውጭ የፎቶቮልታይክ ሲስተሞች ውስጥ ጥቅም ላይ ሲውሉ ለኢንሱሌሽን እርጅና፣ ለሽፋን መሰንጠቅ እና ፈጣን የአፈጻጸም መበላሸት የተጋለጡ ናቸው፣ ይህም የስርዓቱን የአገልግሎት ዘመን በእጅጉ ያሳጥረዋል።

3. የፎቶቮልታይክ ኬብሎች ዋና አፈጻጸም፡- ልዩ የሆነ የኢንሱሌሽን እና የሽፋን ቁሳቁሶች

የፎቶቮልታይክ ኬብሎች ዋና ዋና የአፈጻጸም ጥቅሞች በዋናነት ከPV-ተኮር የኢንሱሌሽን ውህዶቻቸው እና ከሽፋን ውህዶቻቸው የተገኙ ናቸው። ዛሬ ጥቅም ላይ የዋለው ዋናው የቁሳቁስ ስርዓት የጨረር ክሮስሊንክድ ፖሊኦሌፊን ሲሆን በተለምዶ ከፍተኛ ጥራት ባለው ፖሊኢታይሊን (PE) ወይም በሌሎች ፖሊኦሌፊንስ ላይ የተመሰረተ ነው።

በኤሌክትሮን-ቢም ጨረር አማካኝነት የቁሱ ሞለኪውላዊ ሰንሰለቶች እርስ በርስ ሊገናኙን ያደርጋሉ፣ ይህም መዋቅሩን ከቴርሞፕላስቲክ ወደ ቴርሞሴት ይለውጠዋል። ይህ ሂደት የሙቀት መቋቋምን፣ የእርጅና መቋቋምን እና የሜካኒካል አፈጻጸምን በእጅጉ ያሻሽላል። የጨረር ተሻጋሪ የተገናኙ ፖሊኦሌፊን ቁሳቁሶች የፎቶቮልታይክ ኬብሎች በ90-120°ሴ ያለማቋረጥ እንዲሰሩ ያስችላቸዋል፣ እንዲሁም እጅግ በጣም ጥሩ ዝቅተኛ የሙቀት መጠን ተለዋዋጭነት፣ የአልትራቫዮሌት መቋቋም፣ የኦዞን መቋቋም እና ለአካባቢ ጭንቀት መሰንጠቅ መቋቋምን ይሰጣሉ። በተጨማሪም፣ እነዚህ ቁሳቁሶች ሃሎጅን-ነጻ እና ለአካባቢ ተስማሚ ናቸው።

4. የመዋቅር እና የቁሳቁስ ንጽጽር፡ የፎቶቮልታይክ ኬብሎች ከባህላዊ ኬብሎች ጋር ሲነጻጸሩ

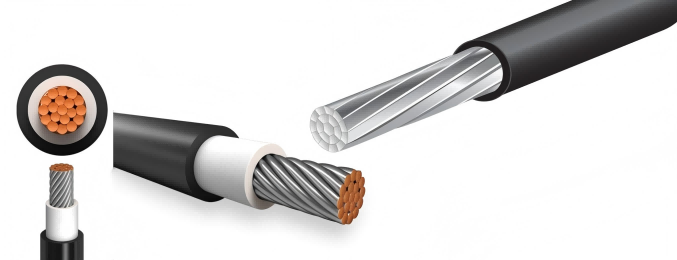

4.1 የፎቶቮልታይክ ኬብሎች መደበኛ መዋቅር እና ቁሳቁሶች

መሪ፡- ከፍተኛ የኤሌክትሪክ ኮንዳክሽንን ከዝገት መቋቋም ጋር በማጣመር የተጣመረ የመዳብ መሪ ወይም የታሸገ የመዳብ መሪ

የኢንሱሌሽን ንብርብር፡ የጨረር ክሮስሊንክድ ፖሊኦሌፊን የኢንሱሌሽን ውህድ (PV ኬብል-ተኮር የኢንሱሌሽን ቁሳቁስ)

የሼዝ ንብርብር፡- የጨረር ክሮስሊንክድ ፖሊኦሌፊን ሽፋን ውህድ፣ ለረጅም ጊዜ ከቤት ውጭ ጥበቃ የሚሰጥ

4.2 የባህላዊ ኬብሎች መደበኛ መዋቅር እና ቁሳቁሶች

መሪ፡ የመዳብ መሪ ወይም የታሸገ የመዳብ መሪ

የኢንሱሌሽን ንብርብር፡ የ PVC ኢንሱሌሽን ውህድ ወይምXLPE (መስቀለኛ መንገድ ፖሊ polyethylene)የኢንሱሌሽን ውህድ

የሽፋን ንብርብር፡PVCየሽፋን ውህድ

5. በቁሳቁስ ምርጫ ምክንያት የሚከሰቱ መሰረታዊ የአፈጻጸም ልዩነቶች

ከኮንዳክተር እይታ አንጻር፣ የፎቶቮልታይክ ኬብሎች እና የተለመዱ ኬብሎች በመሠረቱ ተመሳሳይ ናቸው። መሠረታዊ ልዩነቶቹ የሚገኙት የኢንሱሌሽን ቁሶች እና የሽፋን ቁሶች ምርጫ ላይ ነው።

በተለምዷዊ ኬብሎች ውስጥ ጥቅም ላይ የሚውሉት የ PVC መከላከያ እና የ PVC ሽፋን ውህዶች በዋናነት ለቤት ውስጥ ወይም በአንጻራዊነት ለቀላል አካባቢዎች ተስማሚ ናቸው፣ ይህም ለሙቀት፣ ለ UV መጋለጥ እና ለእርጅና የተወሰነ የመቋቋም አቅም ይሰጣሉ። በተቃራኒው፣ በፎቶቮልታይክ ኬብሎች ውስጥ ጥቅም ላይ የሚውሉት የጨረር ተሻጋሪ የፖሊዮሌፊን መከላከያ እና የሽፋን ውህዶች በተለይ ለረጅም ጊዜ ከቤት ውጭ ለሚሰሩ ስራዎች የተነደፉ ሲሆኑ በከባድ የአካባቢ ሁኔታዎች ውስጥ የተረጋጋ የኤሌክትሪክ እና የሜካኒካል አፈፃፀምን መጠበቅ ይችላሉ።

ስለዚህ፣ የተለመዱ ኬብሎችን ለፎቶቮልታይክ ኬብሎች መተካት የመጀመሪያ ወጪዎችን ሊቀንስ ቢችልም፣ የጥገና አደጋዎችን በእጅጉ ይጨምራል እና የፎቶቮልታይክ ሲስተም አጠቃላይ የአገልግሎት ዘመንን ያሳጥራል።

6. ማጠቃለያ፡ የቁሳቁስ ምርጫ የ PV ስርዓቶችን የረጅም ጊዜ አስተማማኝነት ይወስናል

የፎቶቮልታይክ ኬብሎች ለመደበኛ ኬብሎች ቀላል ምትክ አይደሉም፣ ነገር ግን በተለይ ለፎቶቮልታይክ አፕሊኬሽኖች የተነደፉ ልዩ የኬብል ምርቶች ናቸው። የረጅም ጊዜ አስተማማኝነታቸው በመሠረታዊነት ከፍተኛ አፈጻጸም ባላቸው የPV ኬብል መከላከያ ቁሳቁሶች እና የሽፋን ቁሳቁሶች ምርጫ ላይ የተመሰረተ ነው፣ በተለይም የጨረር ተሻጋሪ የፖሊዮሌፊን ቁሳቁስ ስርዓቶች በአግባቡ አተገባበር ላይ።

ለ PV ሲስተም ዲዛይነሮች፣ ጫኚዎች እና የኬብል ቁሳቁስ አቅራቢዎች፣ የፎቶቮልታይክ የኃይል ማመንጫዎችን ደህንነቱ የተጠበቀ፣ የተረጋጋ እና የረጅም ጊዜ አሠራር ለማረጋገጥ በፎቶቮልታይክ ኬብሎች እና በተለመዱ ኬብሎች መካከል ያለውን የቁሳቁስ ደረጃ ልዩነት በጥልቀት መረዳት አስፈላጊ ነው።
